用潜在固化剂的氰酸酯树脂组合物的1液化

氰酸酯树脂可与芳香族胺等碱基发生激烈反应，特别是与脂肪族胺的反应非常危险。   于是，CLS系统利用环氧树脂的潜在固化剂技术，控制胺与酸对胺的亲核性，并结合高分子的分子运动控制，从而控制氰酸酯树脂与胺的反应硬化温度控制成为可能。一般来说，酸和碱处于平衡状态，平

氰酸酯树脂可与芳香族胺等碱基发生激烈反应，特别是与脂肪族胺的反应非常危险。

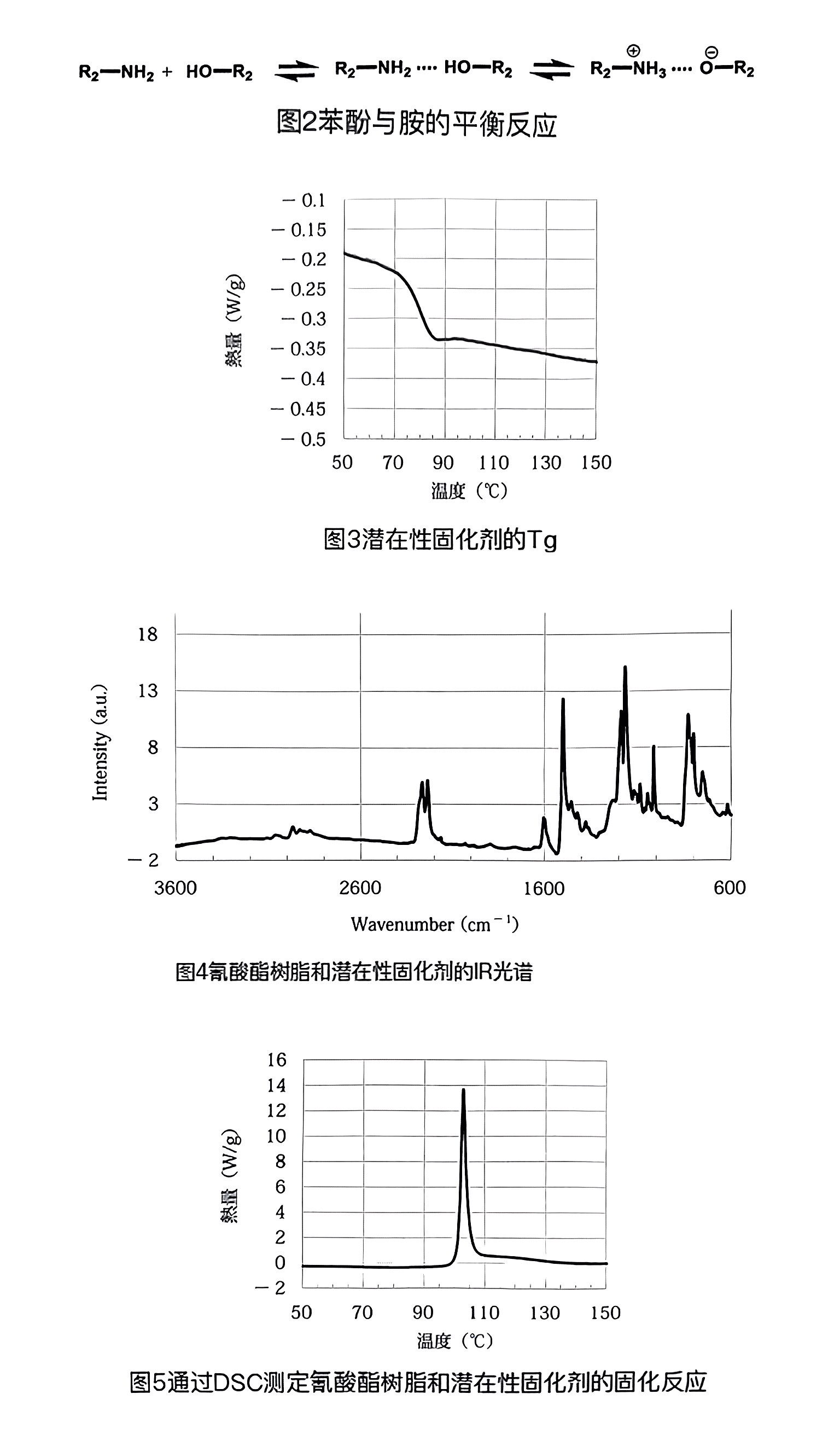

于是，CLS系统利用环氧树脂的潜在固化剂技术，控制胺与酸对胺的亲核性，并结合高分子的分子运动控制，从而控制氰酸酯树脂与胺的反应硬化温度控制成为可能。一般来说，酸和碱处于平衡状态，平衡常数由所选择的酸和碱决定，并随环境和温度而变化。例如，Zundel等人详细报告了胺和苯酚的平衡状态(13.14)(图2)。其中，用等mol混合苯基胺和p-甲酚可以得到液体的平衡状态，用等mol混合苯乙胺(m.p.48℃) 和p-甲酚 (m.p.32℃)可以得到m.p.可以得到76℃的盐。将它们与氰酸盐混合时，可以确认它们会瞬间产生巨大的发热反应。另外，Jensen等人也记载了芳香族胺、苯酚、氰酸酯树脂的反应(5)。也就是说，单纯的酸、碱形成盐是无法控制反应的。因此，通过利用高分子控制分子运动，胺通过控制亲核反应，允许1液化。从-OCN伸缩振动产生的2200cm-1附近的特征峰值可以看出，潜性固化剂即使Tg在80℃左右(图3) 与液状双酚E型氰酸酯树脂混合也不发生反应(图3)。图4)。另外，图5示出了该潜在固化剂与二官能酸酯树脂混合物的DSC测定结果。过去，氰酸酯树脂和胺在混合的同时会产生很大的发热并瞬间发生反应，而通过其潜化化控制的固化剂在显性化的瞬间就成功发生了反应。
