CLS系统的潜在固化剂的固化温度控制和固化过程
承接上文
CLS系统由环氧树脂、氰酸酯树脂和潜固剂组成。如上所述，我们通过潜在固化剂技术实现了这种1液化，同时还通过潜在固化剂的胺种实现了固化温度控制(图6)。使用高反应脂肪族胺的潜在固化剂约70℃，单纯脂肪族胺类约90℃，脂肪族胺也通过其结构控制固化温度约120℃，并且其超快速固化的特点有一个尖锐的发热峰值。

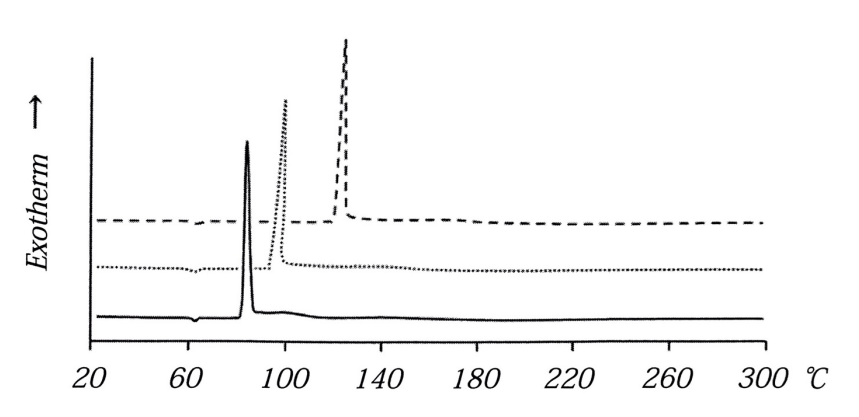

图6 利用潜在固化剂控制固化温度;实线:高反应脂肪族胺，虚线:简单脂肪族胺，虚线:结构控制脂肪族胺

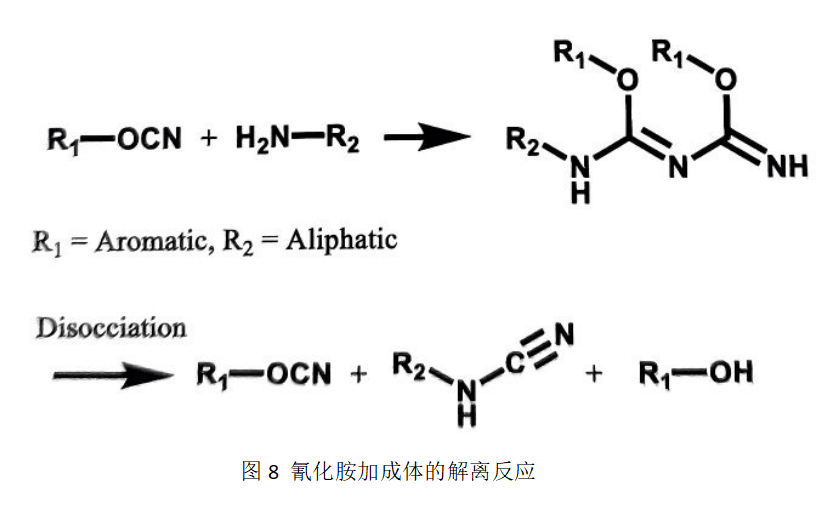

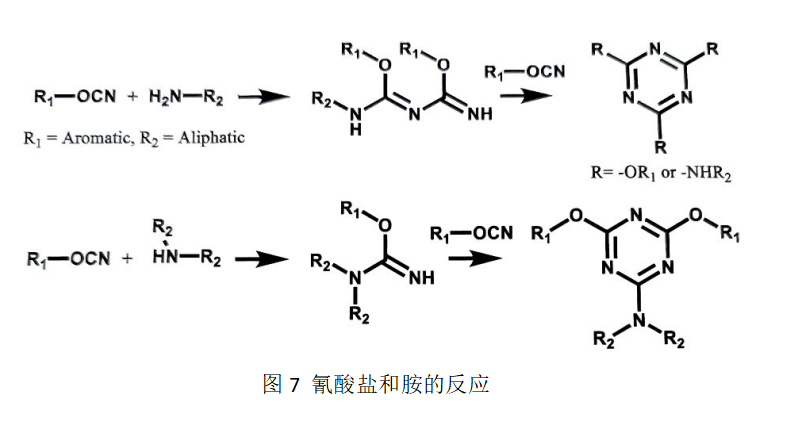

另外，在CLS系统的固化过程中，使用相应的单官能模型化合物进行了阐明。由于氰酸酯和环氧酯在180℃下也不反应，所以可能的反应是胺和氰酸酯或环氧酯，但由于反应速度的差异，氰酸酯的反应速度非常快。做。关于氰酸酯和胺的详细反应，只有Bauer等人关于芳香族胺的报告，没有关于脂肪族的详细报告。因此，对氰酸酯和胺的素反应进行分析后发现，使用脂肪族1、2级胺时，经由氰酸胺加成体，均氰酸酯过剩时，大部分会发生三聚化。(图7)。另外，与芳香族胺有很多相似之处，但脂肪族的反应性更快，特别是在使用1级胺时，其中间体氰酸胺加成体不稳定，即使在溶液中也能在数小时内发生解离反应。它是空的(图8)。与三级胺的反应比一级和二级胺的反应慢很多，但在室温下可以缓慢地促进氰酸酯的三聚化。

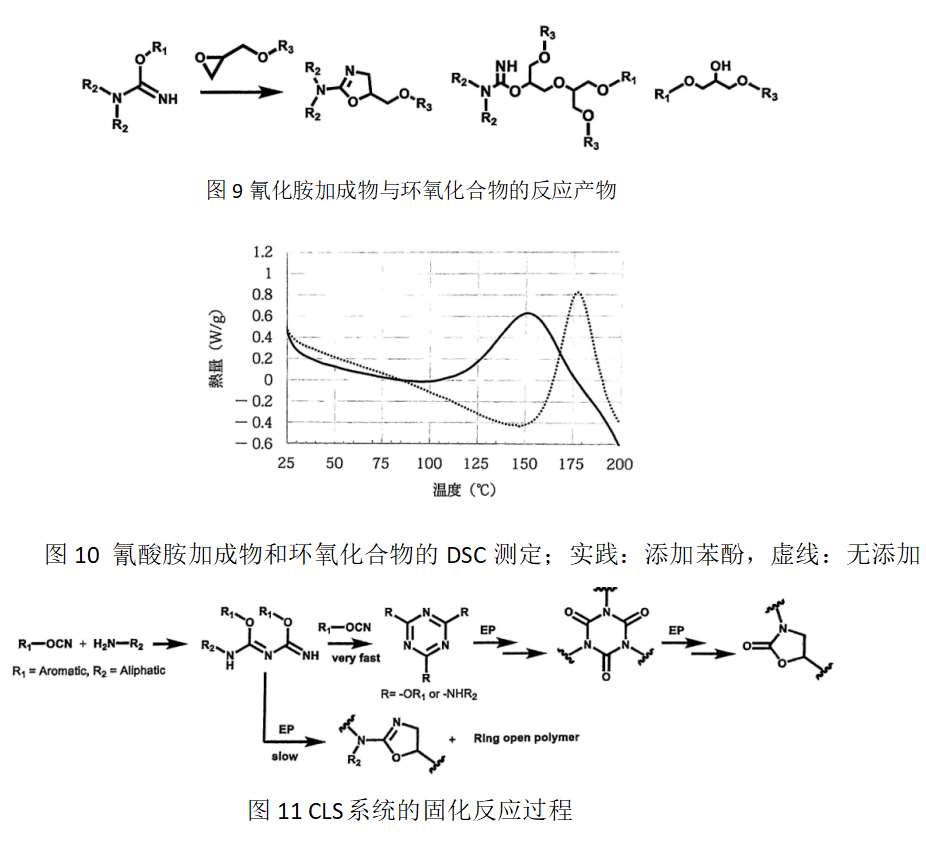

从由二级胺组成的氰化胺增加体与环氧化合物的反应分析可以发现，增加体与环氧化合物的反应产物环化的恶唑啉与由增加体组 成的环氧寡聚体，以及由苯氧组成的环氧寡聚体观察马氏(图9)。有趣的是，加成物热分解产生的苯酚可以激活加成物与环氧化合物的反应。在该加成物和环氧化合物的反应中添加等mol苯酚的DSC结果如图10所示，可以看出该反应大幅度低温化。然而，在氰酸酯和胺的反应中，该反应属于次要反应，通过三聚形成三酸酯骨架具有压倒性优势。形成的三嗪和环氧化合物的一些反应被报道，开环环氧化合物的三嗪插入反应，异构化的异氰酸酯化反应，和环氧化合物的噻唑二酮反应并最终进行。根据以上素反应分析及迄今为止的报告实例，CLS系统的固化过程如图11所示，其交联结构通过配合比等进行控制。
