近红外激光固化系统用粘合剂

在开发利用激光照射的瞬时硬化粘合剂时，需要克服几个课题。其中最大的课题是如何应对短时间硬化时粘合剂内部瞬时发生的交联反应带来的内部收缩应力。内部收缩应力是通过交联反应生成的结合缩短单体分子间的距离而产生的。如果使这种内部收缩应力残留在粘接剂内部和粘接界面上，就会导致材料脆弱和界面粘接强度降低，

在开发利用激光照射的瞬时硬化粘合剂时，需要克服几个课题。其中最大的课题是如何应对短时间硬化时粘合剂内部瞬时发生的交联反应带来的内部收缩应力。内部收缩应力是通过交联反应生成的结合缩短单体分子间的距离而产生的。如果使这种内部收缩应力残留在粘接剂内部和粘接界面上，就会导致材料脆弱和界面粘接强度降低，从而降低材料强度和粘接力。硬化物为脆性物时，不能缓和应力，有时还会产生收缩应力裂纹。缓和这种硬化时产生的内部收缩应力对于优良的粘接特性至关重要。一般来说，通过添加橡胶填料等柔软成分来增加韧性，但这样一来，缓解应力所需的时间很长，无法很好地缓解激光硬化系统中几秒钟就产生的应力。为了解决这个问题，彻底修改了粘合剂组成的化学结构。结果，通过使粘合剂硬化成分的化学结构本身具有应力缓和功能，成功地瞬间缓和了因瞬间硬化而产生的应力。

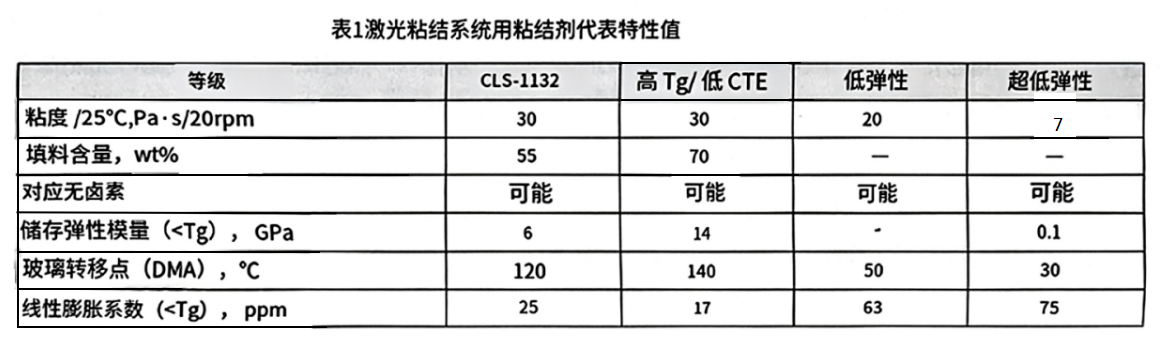

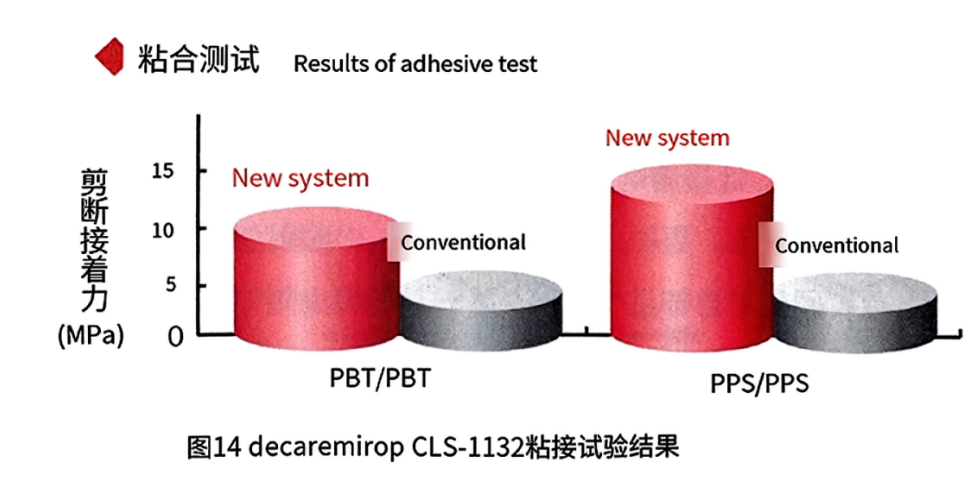

面向激光固化系统的实用化，介绍可应对各种接合实现物性的粘合剂。标准CLS-1132的代表性特性如表1所示。硬化物的特性方面，线膨胀系数为25ppm(即Tg)，与各种工程塑料和焊锡等接近，有利于耐久性。粘接性方面，尤其对PBT和PPS等难以粘接的工程塑料基材可获得优异的粘接力(图14)。另外，目前还推出了各种物性粘合剂，适合于线膨胀系数差的纳米材料之间的粘合以及玻璃等易碎材料的粘合等用途(表1)
